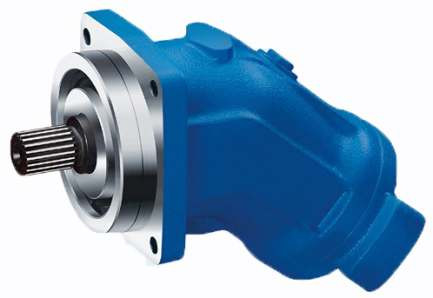

BTPS MKS ไฮดรอลิก A2FM ไฮดรอลิกมอเตอร์ A2FM16 A2FM32 A2FM45 A2FM56 A2FM63 A2FM80

BTPS AVAILABLE BRAND สัญลักษณ์ที่ใช้ได้

A2FM เครื่องยนต์ไฮดรอลิก A2FM16 A2FM32 A2FM45 A2FM56 A2FM63 A2FM80 A2FM90 A2FM107, A2FM125, A2FM160, A2FM180, A2FM200

มอเตอร์ A2FM ถูกออกแบบให้ใช้ในวงจรเปิดและปิด

- การวางแผนโครงการ การติดตั้งและการใช้งานของหน่วยพิสตันแกนต้องดําเนินการโดยบุคลากรที่มีคุณสมบัติ

ก่อนที่จะใช้หน่วยพิสตันแกนอ่านคู่มือการใช้งานที่เกี่ยวข้องอย่างครบถ้วน

- ความเสี่ยงของการเผาไหม้จากหน่วยพิสตันแกนระหว่างการทํางานและไม่นานหลังจากการทํางาน

- คุณลักษณะของหน่วยพิสตันแกนอาจแตกต่างกันเนื่องจากสภาพการทํางานที่แตกต่างกัน (ความดันการทํางาน, อุณหภูมิของของเหลว)

✅ ท่าทางสายงาน:

· ท่าทางและเส้นแนบถูกออกแบบให้ความดันสูงสุดที่กําหนดไว้ผู้ผลิตเครื่องจักรหรือระบบต้องให้แน่ใจว่าปัจจัยความปลอดภัยขององค์ประกอบและสายเชื่อม, การไหล, น้ํามันไฮดรอลิก, อุณหภูมิ)

• ท่าทางสายงานและท่าทางการทํางานสําหรับสายไฮดรอลิกเท่านั้น

✅ ต้องปฏิบัติตามข้อมูลและคําแนะนําที่อยู่ในนี้

✅ ผลิตภัณฑ์ไม่สามารถได้รับการอนุมัติเป็นส่วนประกอบตามแนวคิดความปลอดภัยทั่วไปของเครื่องจักรของ ISO13849

ใช้แรงหมุนดึงต่อไปนี้:

· เครื่องเชื่อม:

ดูคําแนะนําของผู้ผลิต สําหรับแรงหมุนการดึงของอุปกรณ์ประกอบที่ใช้

· โบลท์ติดตั้ง:

สําหรับโบลท์ติดตั้งที่มีเส้นใยเมตร ISO ตาม DIN13 และเส้นใยตาม ASMEB11, เราแนะนําให้ตรวจสอบแรงหมุนบิดของกระเป๋าเก็บตัวแต่ละตัวตาม VDI2230

· ช่องขัดสําหรับหน่วยพิสตันแกน:

ทัณฑ์การยืดแรงแรงหมุนที่อนุญาตสูงสุด MGmax คือค่าสูงสุดสําหรับรูที่มีเส้นหมุน และไม่ควรเกิน

· สกรูล็อค:

สําหรับสกรูล็อคโลหะที่นํามาพร้อมกับหน่วยพิสตองแกน ควรใช้แรงหมุนบิด MV ที่จําเป็นสําหรับสกรูล็อค

ระวังการติดตั้ง

ระหว่างการใช้งานและการใช้งาน หน่วยพิสตันแกนต้องเต็มไปด้วยน้ํามันไฮดรอลิกและอากาศการระวังในตอนข้างต้นยังต้องปฏิบัติตามหลังจากการพักผ่อนที่ยาวนาน, เนื่องจากหน่วยพิสตันแกนอาจระบายน้ํามันไฮดรอลิกกลับไปที่ถังผ่านสายไฮดรอลิก

โดยเฉพาะอย่างยิ่งในตําแหน่งการติดตั้ง "โครงการขนส่งขึ้น" การเติมน้ํามันและการออกน้ํามันต้องดําเนินการอย่างละเอียด ไม่เช่นนั้นจะมีอันตราย เช่น การทํางานที่ไม่มีน้ํามัน

น้ํามันระบายในกระเป๋าปั๊มต้องระบายไปยังถังผ่านช่องระบายสูงสุด (T1, T2)

สําหรับการผสมผสานของอุปกรณ์หลายประเภท ให้แน่ใจว่าความดันที่เกี่ยวข้องกับอุปกรณ์แต่ละประเภทจะไม่เกินเส้นทางการระบายน้ําร่วมกันต้องถูกเปลี่ยนเพื่อไม่ให้ความดันขั้นต่ําที่อนุญาตสําหรับอุปกรณ์ที่เชื่อมต่อทั้งหมดถูกเกินในสถานการณ์ใด ๆหากไม่เป็นไปได้ ควรวางสายระบายน้ําแยกหากจําเป็น

เพื่อให้ได้ค่าเสียงที่เหมาะสม การแยกสายเชื่อมทุกสายด้วยองค์ประกอบยืดหยุ่น และการติดตั้งบนถังควรหลีกเลี่ยง

ในทุกสภาพการทํางาน เส้นระบายน้ําต้องนําไปยังจุดต่ํากว่าระดับน้ํามันขั้นต่ําในถัง
